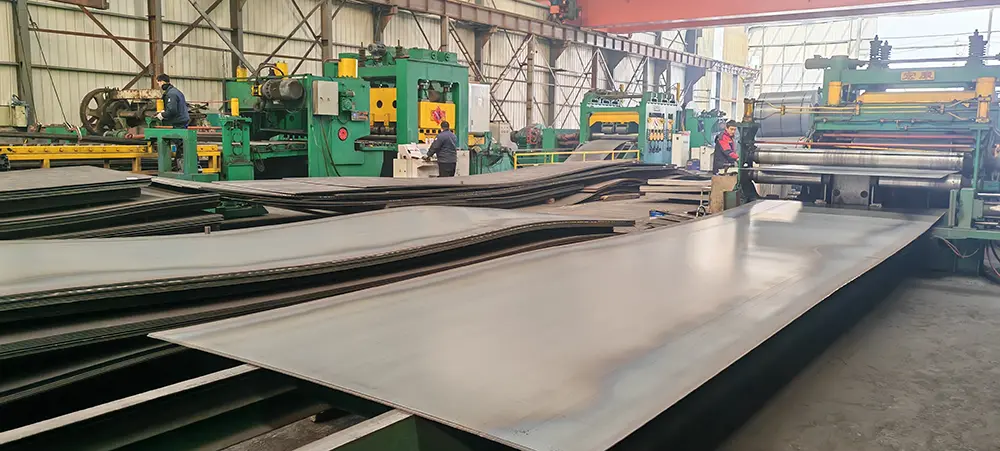

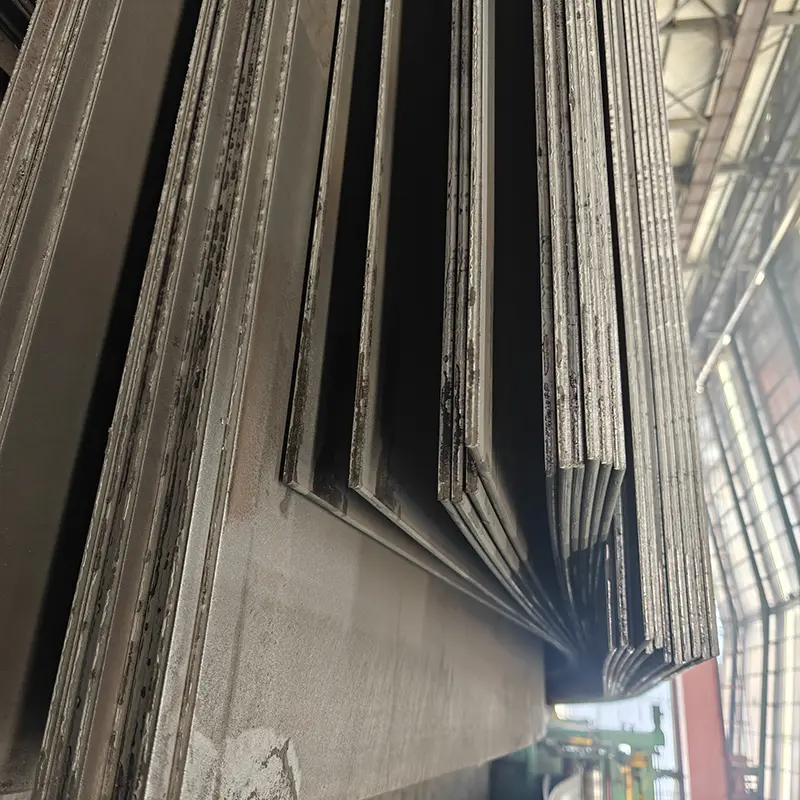

S355 Середня важка плита

Sanhe Steel спеціалізується на виробництві та постачанні сталевих листів різних моделей і матеріалів, здатних відповідати вимогам різноманітних суворих інженерних умов. Порівняно зі звичайними марками Q235/S275, середня важка плита S355 демонструє збільшення межі міцності більш ніж на 50%, зі зменшенням ваги на 20–30% у площі поперечного перерізу за еквівалентної несучої здатності; порівняно з Q355 (Китайський національний стандарт), вони демонструють суворіші вимоги до допусків на розміри, стійкості до низьких температур і стабільності зварювання, що робить їх придатними для глобальних будівельних проектів, мостів, вітроенергетичних установок, морського будівництва та інших застосувань.

Висока продуктивність

S355 Medium Heavy Plate відрізняється високим рівнем стандартизації: широко використовується на світових металургійних підприємствах і не вимагає перетворення сертифікації матеріалів для експорту в проекти в ЄС, Південно-Східній Азії та на Близькому Сході; видатний опір втомі: стійкий до розтріскування під змінними навантаженнями, ідеально підходить для динамічних компонентів кранів, вітрових сил і транспортних засобів; відмінна зварюваність: вуглецевий еквівалент ≤0,42 дозволяє зварювати без попереднього нагріву пластини товщиною до 60 мм; товсті листи вимагають лише низькотемпературного попереднього нагрівання при 100–150°C, сумісного зі зварюванням у захисних газах, зварюванням під флюсом і ручним зварюванням, при цьому міцність шва відповідає міцності основного металу; висока міцність із легкими властивостями: межа текучості 355 МПа дозволяє значно зменшити товщину при заміні S275, знизити власну вагу та витрати на транспортування/зварювання; повний діапазон температурної міцності: кілька марок охоплюють температури від навколишнього середовища до -50°C, усуваючи ризик крихкості взимку при низьких температурах.

Технічні характеристики продукції

Хімічний склад

Механічна поведінка

Примітка. Гідравлічні механічні властивості сталі змінюються залежно від умов термічної обробки.

Основні особливості

Високоміцний, легкий

S355 Medium Heavy Plate значно зменшує товщину матеріалу, зменшуючи власну вагу та витрати на транспортування/зварювання.

Висока адаптивність як до гарячих, так і до холодних умов обробки

Можливість згинання, округлення, гарячого згинання, полум’яного/плазмового різання з ЧПУ та механічної обробки.

Високий ступінь стандартизації

Цей стандарт універсально застосовується до сталеливарних заводів у всьому світі; для експорту на ринки ЄС, Південно-Східної Азії чи Близького Сходу не потрібна зміна сертифікації матеріалів.

Чудова продуктивність зварювання

З вуглецевим еквівалентом ≤0,42 попередній нагрів не потрібен; потрібен тільки низькотемпературний попередній нагрів при 100–150°C, придатний для зварювання в захисному газі, зварювання під флюсом і ручного зварювання.

Виявляє чудові властивості стійкості до втоми.

Стійкий до розтріскування під змінними навантаженнями, ідеально підходить для компонентів кранів, частин вітрових турбін і рухомих несучих компонентів транспортних засобів.

Система високотемпературної в'язкості завершена.

Кілька температурних класів охоплюють умови від температури навколишнього середовища до -50°C, усуваючи ризик крихкого руйнування за низьких зимових температур.

Типове застосування

1. Системи сталевих конструкцій: несучі балки та колони для висотних будівель; спортивні стадіони великого прольоту; заводські ферми; опори для навісу; основні конструкції терміналів аеропорту;
2. Інженерія мостів:Коробчаті балки автомобільних/залізничних доріг, плити настилу мостів, пластини підсилення опор і несучі компоненти огорожі;
3. Інженерна техніка:шасі екскаватора, стріла крана, рама навантажувача, база гірничого обладнання, корпус щита машини;
4. Енергія вітру:фланці башти вітрової турбіни, основи турбіни та основні несучі пластини для фотоелектричних кріплень;
5. Кораблі та морська техніка:палуби внутрішніх суден, палуби морських платформ і допоміжні конструкції для морських платформ;
6. Посудини під тиском/баки:резервуари для зберігання температури та тиску навколишнього середовища, масляні резервуари будівельної техніки та корпуси нестандартного обладнання;
7. Виробництво транспортних засобів:балки для важких вантажівок, рами причепів та шасі інженерних автомобілів;
8. Комплектації експортного обладнання:Обладнання європейського стандарту, закордонні майстерні металоконструкцій та портове підйомне обладнання.

Як вибрати правильну тарілку середньої важкості S355?

1. Виберіть модель на основі температури навколишнього середовища (основний критерій)

1. Сухе середовище в приміщенні за температури навколишнього середовища (мінімальна температура ≥ +5°C): підходить для сталі S355JR, пропонуючи найнижчу вартість і слугуючи кращим вибором для стандартних заводських будівель і внутрішніх опор обладнання.
2. Для помірних регіонів на відкритому повітрі, коли температура взимку падає приблизно до 0°C → використовуйте сталь S355J0 для міських мостів і невеликих зовнішніх металевих конструкцій;
3. Для зовнішніх і висотних конструкцій у північних регіонах із зимовою температурою від -10 °C до -20 °C використовуйте S355J2 (найпоширеніша низькотемпературна сталь на ринку).
4. Для дуже холодних регіонів, високих плато або областей, де температура взимку постійно опускається нижче -20°C: використовуйте марки сталі S355K2/S355J2+N;
5. Полярні регіони, морські платформи та кріогенні опорні системи СПГ → S355NL (нормалізований)/S355ML (контрольований прокат), зі стабільною ударною в'язкістю при -50°C.

2. Виберіть модель, виходячи з товщини сталевого листа

• – t ≤ 40 мм: гарячекатана сталь S355JR/J0/J2 у стані AR пропонує найкраще співвідношення ціни та якості;
• Для листів товщиною в діапазоні від 40 мм
• -Несучі пластини товщиною 120 мм або товщі: вимагають додаткового ультразвукового випробування ультразвуковим методом і специфікацій у Z-напрямку, щоб запобігти багатошаровому розриву.

3. Виберіть модель відповідно до умов навантаження

• – Без навантаження, низька вібрація: S355JR/J0;
• – Часті динамічні та ударні навантаження (крани, гірниче обладнання): S355J2 або вище;
• - -Довгострокове циклічне навантаження через втому (башта вітрової турбіни): процес TMCP із використанням сталі серії S355M.

Успішні проекти замовників

Транскордонний автомобільний міст (з використанням плит середньої важкості товщиною 40–80 мм, модель S355J2)

Огляд проекту: Міст має високошвидкісну балкову конструкцію через річку, розроблену для зимових умов з мінімальною температурою, що досягає -18°C. Усі основні балки виготовлені з нормалізованих сталевих пластин середньої та товщини S355J2 загальною вагою 12 000 тонн.

Переваги проекту: порівняно зі сталлю S275 досягається зменшення загальної ваги на 27% і тривалість зварювання на 30%; продемонструвала відсутність крихкого руйнування або розтріскування зварних швів за низьких зимових температур протягом восьми років поспіль і відповідає вимогам безпеки конструкції ЄС EN1993.

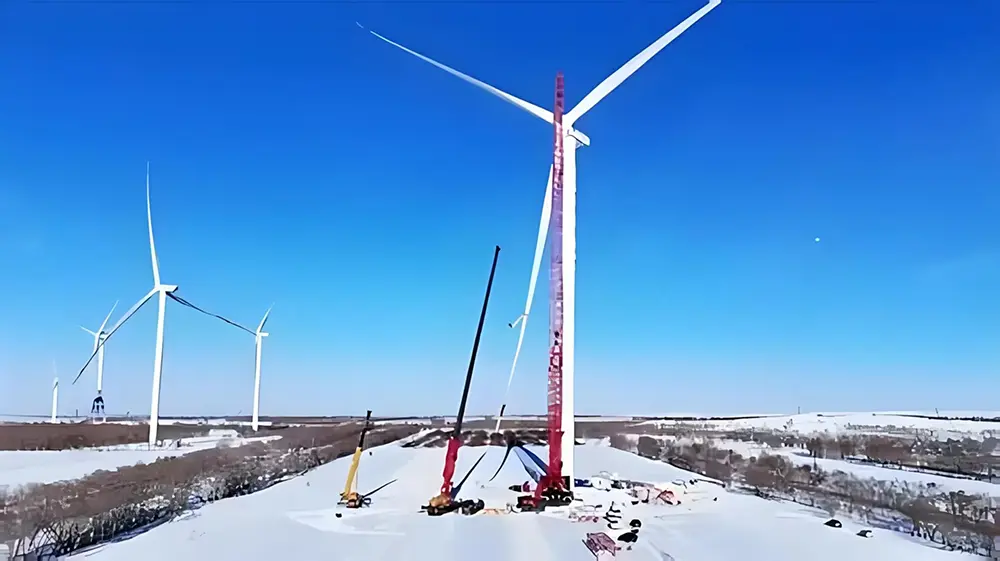

Циліндр берегової вітроелектростанції (виготовлений із сталевого листа контрольованої прокатки S355ML TMCP товщиною від 10 до 30 мм)

Провідні вітроенергетичні підприємства Китаю використовують гарячекатані механічні листи S355ML для фланців башт і пластин циліндрів.

Переваги: ​​дрібнозерниста структура забезпечує стійкість до втоми, що дозволяє зменшити товщину на 12% при збереженні еквівалентної міцності; усуває потребу у високотемпературній нормалізації, знижує витрати на закупівлю матеріалів на 15% і сумісний з автоматизованими роботизованими зварювальними виробничими лініями для серійної доставки до закордонних вітроенергетичних проектів.

Стріла екскаватора для важких навантажень (модель S355K2, призначена для використання з плитами середньої та товщини від 25 до 60 мм)

Основні виробники будівельної техніки експортують екскаватори в Європу, де несучі конструкції штанг стріли та ковша виготовлені зі сталевих листів S355K2, здатних витримувати змінні ударні навантаження від земляних робіт. Матеріали не показали розтріскування після 50 000 годин випробувань на втому, продемонстрували стабільну міцність у низькотемпературному середовищі шахт і відповідають стандартам ЄС CE для будівельних машин.

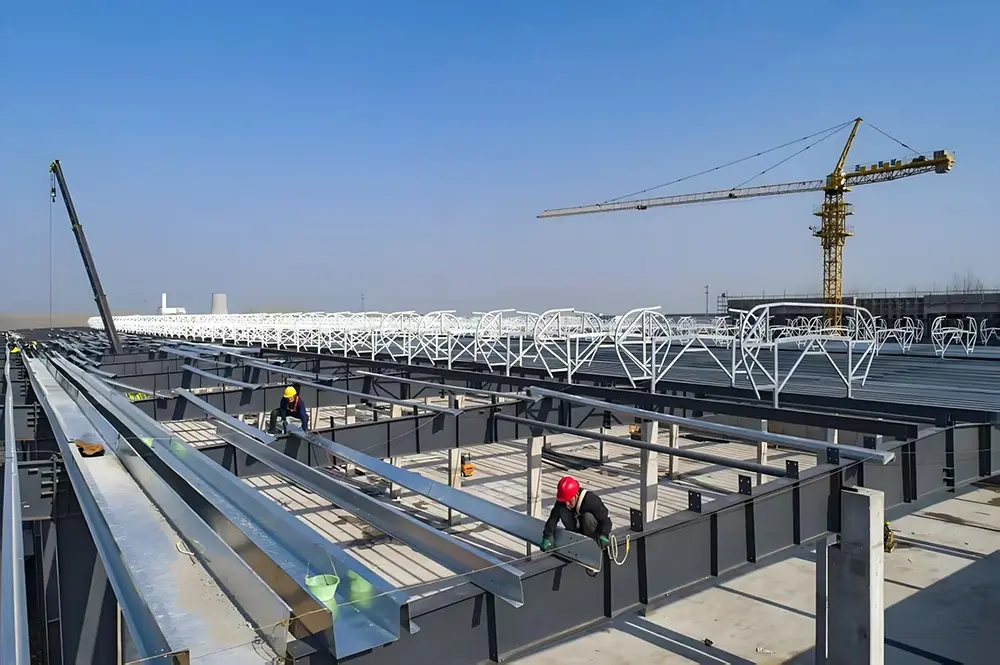

Сталева конструкція промислового заводу (з використанням сталевих пластин S355JR товщиною від 8 до 30 мм, звичайних пластин середньої товщини)

Великомасштабне виробниче підприємство в Південно-Східній Азії, що включає кімнатну температуру в приміщенні; всі балки та колони виготовлені з гарячекатаного сталевого листа S355JR.

Переваги: ​​низькі витрати на закупівлю, прості процеси різання та зварювання, достатні місцеві постачання сталі та значно скорочені терміни реалізації проекту.

Чому обирають Sanhe S355 Medium Heavy Plate?

Sanhe Steel має великий досвід у виробництві та постачанні легованої сталі, що дає їй змогу надавати зрілі сталеві рішення, розроблені для глобальних клієнтів. Його основні переваги такі:

1. Підтримуйте достатній запас пластин із легованої сталі;
2. Може постачати сталь еквівалентного сорту, яка відповідає багатьом національним стандартам;
3. Суворий контроль якості здійснюється протягом усього процесу, забезпечуючи повну відстежуваність кожної партії сталі;
4. Надавати послуги з доданою вартістю, такі як різання та точна механічна обробка;
5. Кожна партія товарів може супроводжуватися переліком матеріалів сталеливарного заводу EN10204 3.1;
6. Короткий цикл доставки та гнучкий мінімальний обсяг закупівлі;
7. Наша продукція експортується в понад 60 країн, і ми маємо великий досвід у міжнародній торгівлі.
8. Команди відділу продажів і технічного обслуговування можуть оперативно відповідати на різноманітні запити клієнтів.

Ми постійно підтримуємо суворий контроль якості нашої продукції, надаємо надійні допоміжні послуги та встановили довгострокові стабільні партнерські відносини з промисловими клієнтами по всьому світу.

FAQ:

Q1: Чи можна взаємозамінно використовувати пластину середньої важкості S355 і національний стандарт Q355?

A: Пряма заміна неприпустима. Хоча межі текучості обох матеріалів однакові, S355 накладає суворіші вимоги щодо температури випробування на удар, контролю домішок сірки та фосфору та допусків на розміри; S355 повинен використовуватися для експорту на ринок ЄС, тоді як Q355 може бути обраний як замінник для внутрішніх продажів на основі специфікацій конструкції.

Питання 2: Чи можна S355JR використовувати на відкритому повітрі з температурою нижче нуля градусів Цельсія взимку в північних регіонах?

A: Не рекомендується. S355JR підходить лише для випробувань на удар при 20°C; його ударна здатність значно знижується нижче 0°C, і він несе ризик крихкого руйнування при низьких температурах. Коли зовнішня температура падає нижче 0°C, оновлення до S355J0/J2 є обов’язковим.

Q3: Які потенційні ризики існують при безпосередньому використанні листів зі сталі S355 товщиною 80 мм у гарячому стані AR?

A: Товсті плити в стані гарячого прокату мають грубозернисту структуру та недостатню в’язкість, що робить їх схильними до пошарового або низькотемпературного розтріскування після зварювання; плити, товщина яких перевищує 40 мм, повинні бути забезпечені нормалізуючою обробкою +N або контрольованою прокаткою M.

Q4: Чи потрібне попереднє нагрівання для зварювання середньої важкої пластини S355?

A: Для плит товщиною ≤30 мм і температурою навколишнього середовища>10°C попередній нагрів не потрібен; для товщини 30–60 мм попередньо розігріти до 80–120°C; для плит товщиною понад 60 мм попередньо розігріти до 120–150°C, щоб зменшити ймовірність холодного розтріскування.

Q5: Чи можна використовувати сталеві пластини S355 на вулиці без антикорозійної обробки?

A: Ні, S355 - це звичайна низьколегована вуглецева сталь, яка не стійка до погодних умов; протягом 3-6 місяців на відкритому повітрі він сильно іржавіє. Для зовнішнього застосування для захисту від корозії необхідно використовувати оцинковане покриття або епоксидну фарбу, збагачену цинком. У довгострокових прибережних середовищах, які піддаються впливу соляних бризок, слід вибирати стійкий до погодних умов покращений клас S355WP.

Питання 6: Що краще за гроші, S355ML чи S355NL?

Відповідь: для звичайних машинобудівних застосувань S355ML (загартована та контрольована прокатка) є кращою через її нижчу вартість і чудову технологічність; для проектів з високим ступенем безпеки, таких як атомні електростанції та морські платформи, нормалізовані сталеві пластини S355NL вибираються для підвищення стабільності роботи та більшої надійності.

Q7: Чи можна пластини середньої товщини S355 згинати або згортати в круглі форми?

A: Так, з відносним подовженням після згинання ≥21%, матеріал демонструє достатню пластичність і може піддаватися звичайному згинанню або формуванню труби при кімнатній температурі; для плит товщиною понад 50 мм рекомендується гаряче згинання, щоб уникнути внутрішніх мікротріщин, які виникають внаслідок холодного згинання.
