Аналіз розтріскування згину на гарячекатаному сталевому листі Q235B

Гарячекатана смуга Q235B є звичайною вуглецевою конструкційною сталлю. Він має пристойне подовження, міцність, міцність і здатність формуватися. Цей матеріал добре підходить для штампування та зварювання, тому заводи широко використовують його для виготовлення механічних частин і високоякісних зварних структурних компонентів для будівель і мостів.

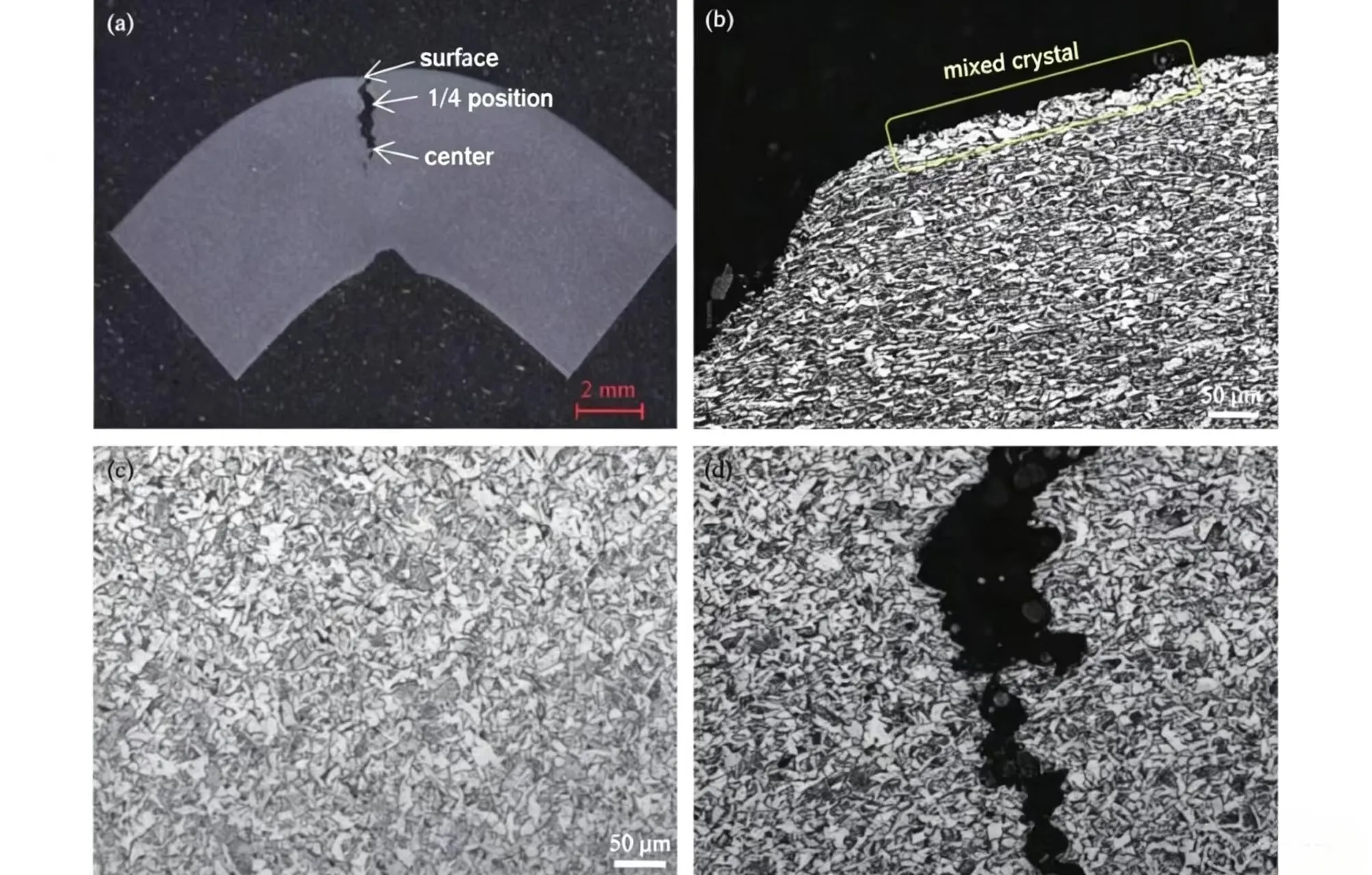

Ми провели випробування формування зразків, але виявили розтріскування маси під час згинання. Щоб знайти першопричини та скласти плани вдосконалення, які відповідають стандартам клієнтів, наша команда провела тести на зламаних зразках. Ми перевірили хімічний склад, мікроструктуру тріщин і непошкоджених ділянок, форму поверхні зламу, внутрішні включення та розмір зерен, щоб підтвердити, що призвело до тріщин на вигині.

Інженери компанії Sanhe виявили, що знекарбонізація поверхні та змішана зерниста структура не створюють тріщин, але значно швидше поширюють існуючі тріщини. Мікроструктура необробленої стрічки залишається незмінною для всіх тестових зразків: вміст бейніту падає від поверхні до серцевини, а вміст фериту зростає, і на поверхні стрічки з’являється невелика кількість голчастого фериту.

Рішення

1. Відшліфуйте задирки на краях стрічки перед штампуванням і згинанням. Це усуває крихітні мікротріщини на краях, спричинені грубим різанням, і значно зменшує розтріскування при вигині.

2. Поговоріть із замовником про його жорсткі вимоги до згинання. Ми можемо порекомендувати альтернативні марки сталі з нижчою межею текучості або налаштувати смугу Q235B відповідно до їхнього замовлення, регулюючи цільові значення міцності на розрив. Індивідуальні більш м’які механічні властивості відповідатимуть процесу штампування та запобігатимуть появі тріщин на вигині.
